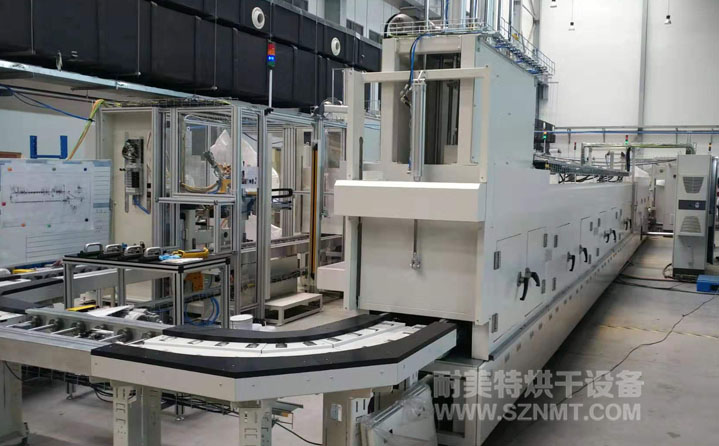

一、新能源汽車定子加熱冷卻隧道爐主要技術參數
1、工藝：生產節拍113S/件；產品重量KG 托盤KG；輸入溫度：殼體180℃；輸出產品溫度：25℃±15℃，冷卻時間：23min；
2、內膽尺寸：冷卻區長5148*進料口高900*內寬1600mm；
3、外形尺寸（約）：總長6000*高2150*寬1800mm；冷卻區長6000mm（分6個工位冷卻）雙通道12個工位滾道離地高750mm；
4、風向：冷卻區從上至下強制鼓風。頂部回風，內循環；
5、電源：三相五線制，380V，50HZ；
6、功率：約20KW；
7、外殼材料：采用2mm冷板折彎而成，表面磷化，高溫靜電噴塑處理，耐腐蝕易清洗。外殼顏色“RAL7035”；

二、新能源汽車定子加熱冷卻隧道爐特征
1、內膽材料：采用1.5mm厚冷板噴塑制作；保持內膽清潔無塵，防生銹、耐腐蝕；
2、爐體底架：采用50*50*2mm碳鋼方通焊接制作；
3、檢修：側面配有檢修門，檢修門與PLC程序有邏輯安全互鎖功能，當維修門打開時，設備應停止運行。
4、固定：設備支腿打M16化學螺栓固定在地面；
三、新能源汽車定子加熱冷卻隧道爐安全功能
1、接地保護：結構件安全接地保護（配有接地銅排）；
2、電源缺相、相序保護：配有相序保護器；
3、安全標識：設備上貼有：高壓危險、注意燙傷等安全標識；
4、信號燈：裝有西門子三色燈塔，型號TKSY提供參考圖紙；
